Sârmă din aliaj de aluminiu: clase, proprietăți, aplicații și ghid de aprovizionare

Ce este Sârmă din aliaj de aluminiu și cum diferă de firul de aluminiu pur?

Sârma din aliaj de aluminiu este un material conductor produs prin adăugarea unor cantități controlate de elemente de aliere - cel mai frecvent magneziu, siliciu, fier, cupru sau metale cu pământuri rare - la o matrice de bază de aluminiu. Rezultatul este un fir care păstrează densitatea scăzută inerentă și rezistența la coroziune a aluminiului, oferind în același timp rezistență la tracțiune, stabilitate de conductivitate și performanță la oboseală îmbunătățite substanțial.

Sârma de aluminiu pur (seria 1xxx, 99% Al) are o rezistență maximă la tracțiune de aproximativ 60–80 MPa , ceea ce îl face nepotrivit pentru aplicații portante sau cu vibrații mari. Tipurile comune de sârmă din aliaj de aluminiu utilizate în servicii electrice și structurale includ:

• 1350-H19 — Al de calitate electrică, aproape pură, utilizat în conductoarele de putere aeriene (ACSR, AAAC)
• 6101 / 6201 — Aliaj Al-Mg-Si, tratabil termic, rezistență la tracțiune 295–330 MPa, utilizat pe scară largă în conductorii AAAC și ACAR
• 5056 / 5154 — Aliaj Al-Mg, rezistență excelentă la coroziune, comună în cablajele marine și auto
• Seria 8000 (8030, 8176) — Aliaj Al-Fe-Cu, aprobat de NEC pentru construcții de sârmă ca înlocuitor de cupru

Distincția cheie constă în microstructură: elementele de aliere introduc faze de întărire prin precipitare sau întărirea în soluție solidă care îi lipsește aluminiului pur, permițând inginerilor să regleze rezistența, rezistența la fluaj și conductibilitatea electrică pentru cerințe specifice de proiectare.

Proprietăți mecanice și electrice: ce trebuie să știe cumpărătorii

Alegerea calității corecte de sârmă din aliaj de aluminiu necesită echilibrarea a două proprietăți care adesea se schimbă una față de cealaltă: conductivitatea electrică (măsurată ca procent din IACS - Standardul internațional de cupru recoat) și rezistența la tracțiune. Tabelul de mai jos compară notele cele mai relevante din punct de vedere comercial:

Dincolo de conductivitate și rezistență, trei proprietăți suplimentare determină performanța de serviciu pe termen lung:

• Rezistență la fluaj — Sub sarcină de tracțiune susținută, sârma de aluminiu se poate alungi în timp (fluaj), provocând căderea conductorului în liniile aeriene. Aliajele cu adaosuri de Fe și Si (8030, 6201) prezintă rate de fluaj semnificativ mai mici decât aluminiul pur.
• Rezistenta la oboseala — Fisurarea la oboseală indusă de vibrații este un mod major de defecțiune în conductoarele aeriene. 6201 și aliajele dopate cu pământuri rare prezintă limite de rezistență la oboseală cu 30-50% mai mare decât 1350-H19 la diametre echivalente.
• Rezistenta la coroziune — Filmul natural de alumină (Al₂O₃) de pe toate aliajele de aluminiu oferă o bună protecție atmosferică. Aliajele care conțin Mg (seria 5xxx) se comportă cel mai bine în mediile de stropire cu sare și de coastă.

Aplicații majore în diverse industrii

Sârma din aliaj de aluminiu este utilizat pe o gamă mai largă de piețe finale decât anticipează majoritatea cumpărătorilor. Fiecare aplicație impune un set distinct de cerințe asupra proprietăților firului.

Transmisia și distribuția energiei electrice

Cea mai mare piață unică pentru sârmă din aliaj de aluminiu este conductoarele de putere aeriene. Conductorii din aliaj de aluminiu (AAAC) folosesc exclusiv sârmă torsionată 6201, oferind un raport rezistență-greutate superior față de ACSR (aluminiu armat cu oțel) pe deschideri de până la 500 m. Modernizările infrastructurii globale de transmisie, în special în Asia și Orientul Mijlociu, stimulează cererea de sârmă 6201 de înaltă rezistență, cu diametre cuprinse între 2,0 mm și 4,5 mm.

Cablaje pentru construcții și construcții

După decenii de preocupări cu privire la defecțiunile conexiunii cu cablajul mai vechi din aluminiu pur, sârmă din aliaj din seria 8000 (8030, 8176) a fost dezvoltat pentru a elimina aceste probleme. Articolul 310 NEC și UL 83 acum enumerați în mod explicit aliajul din seria 8000 ca material conductor aprobat pentru circuitele de ramificație din clădirile rezidențiale și comerciale. Conductivitatea sa se potrivește cu aluminiul de calitate 1350, în timp ce ductilitatea îmbunătățită și rezistența la fluaj la terminale îl fac un înlocuitor rentabil pentru cuprul, care costă aproximativ. 3–4× mai mult pe kilogram .

Cabluri auto și EV

Reducerea greutății este o prioritate de top pentru OEM-urile de automobile. Înlocuirea cuprului cu sârmă din aliaj de aluminiu în hamurile de caroserie și interconexiunile bateriei poate reduce greutatea cablajului cu 40–48% . Provocarea este obținerea unei flexibilități adecvate la dimensiuni mici (0,35–0,5 mm²), motiv pentru care sunt utilizate microaliaje Al-Fe-Cu și Al-Mg-Si cu procese specializate de trefilare și recoacere, mai degrabă decât tipurile standard. Tesla, Toyota și câțiva producători europeni de echipamente originale au mutat cablurile bateriei de curent înalt pe fire din aliaj de aluminiu în gama lor de vehicule electrice.

Sudare și fabricație aditivă

Sârma de sudură din aliaj de aluminiu ER4043 și ER5356 sunt cele două materiale de umplutură cele mai utilizate pe scară largă pentru sudarea MIG/TIG a structurilor de aluminiu. ER4043 (Al-Si) produce o sensibilitate mai mică la fisurare și un profil mai neted al talonului; ER5356 (Al-Mg) oferă o rezistență mai mare la tracțiune în zona de sudură ( ~260 MPa vs. ~190 MPa pentru ER4043) și este alegerea preferată pentru sudurile marine și structurale. Aceleași familii de aliaje sunt acum utilizate ca sârmă de materie primă în fabricarea aditivă cu arc de sârmă (WAAM) pentru componente mari aerospațiale și de scule.

Procesul de fabricație: de la tijă la sârmă finală

Înțelegerea modului în care este fabricată sârma din aliaj de aluminiu îi ajută pe cumpărători să evalueze afirmațiile de calitate și să specifice parametrii corecti ai produsului.

1. Aliere și turnare — Lingourile de aluminiu sunt topite în cuptoare cu inducție sau pe gaz. Elementele de aliere sunt adăugate în rapoarte precise, degazate cu flux de azot sau argon pentru a elimina porozitatea hidrogenului și turnate în tijă prin turnare continuă (procesul Properzi sau Conform) la diametre de 9-20 mm.
2. Laminare la cald — Tija turnată este imediat laminată la cald la 400–500 °C printr-o serie de treceri de laminare pentru a rafina structura cerealelor și a atinge diametrul țintă a tijei (de obicei 9,5 mm pentru materia primă pentru trefilare).
3. Trefilare — Tija este trasă prin carbură de tungsten sau matrițe de diamant în treceri multiple, reducând diametrul progresiv. Recoacere intermediară la 300–380 °C este aplicată după cum este necesar pentru a restabili ductilitatea între etapele de tragere.
4. Tratament termic (temperare) — Pentru aliajele tratabile termic (6xxx, 2xxx), tratamentul termic cu soluție urmat de îmbătrânire artificială (T6, T81) dezvoltă microstructura întărită prin precipitare care conferă sârmei proprietățile sale mecanice finale.

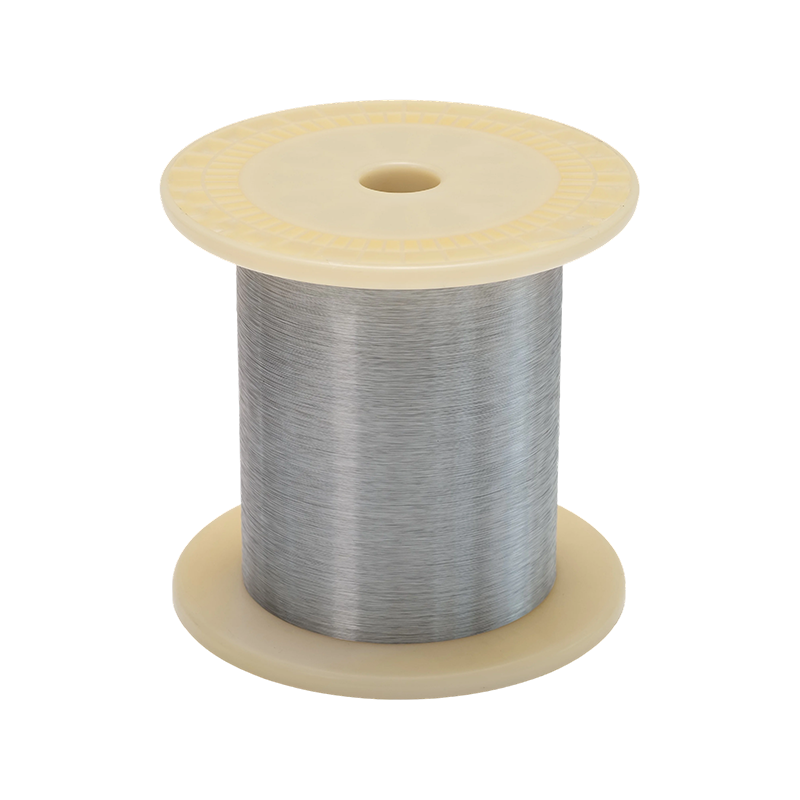

5. Tratarea suprafeței și bobinare — Firul poate primi un strat ușor de ulei pentru protecție împotriva coroziunii sau o placare cu staniu/zinc pentru compatibilitatea conectorilor, apoi înfășurat pe bobine sau bobine la greutatea specificată de client.

Punctele cheie de verificare a calității includ compoziția chimică (spectrometrie OES), testarea la tracțiune conform ASTM B557, măsurarea rezistivității conform ASTM B193 și inspecția suprafeței pentru semne de matriță sau cusături care creează locuri de inițiere a oboselii.

Cum să obțineți sârmă din aliaj de aluminiu: standarde, specificații și evaluarea furnizorului

Echipele de achiziții care aprovizionează pentru prima dată sârmă din aliaj de aluminiu – sau schimbă furnizorii – ar trebui să facă referire la următoarele standarde pentru a-și ancora specificațiile tehnice:

• ASTM B396 / B397 — Conductor din aliaj 6201-T81 cu toroane concentrice
• ASTM B800 / B801 — Sârmă din aliaj din seria 8000 pentru aplicații în construcții
• IEC 62004 — Sârmă din aliaj de aluminiu termorezistent pentru conductoarele aeriene
• AWS A5.10 — Electrozi și tije de sudură din aluminiu și aliaj de aluminiu
• GB/T 23308 — Standard național chinez pentru sârmele din aliaj de aluminiu utilizate în conductoarele aeriene (relevant pentru aprovizionarea lanțului de aprovizionare din Asia-Pacific)

La evaluarea furnizorilor, solicitați certificate de testare la moara (MTC) care includ numărul de căldură/lot, compoziția chimică, rezultatele testelor de tracțiune și alungire și date de rezistivitate. Producătorii de renume vor face referire la acreditarea de laborator terță parte (ISO/IEC 17025) pentru testele lor interne. Pentru aplicații cu volum mare sau critice, luați în considerare necesitatea testării de acceptare din fabrică (FAT) sau a unei inspecții terțe la fabrică înainte de expediere.

Timpul de livrare pentru clasele standard (1350, 8030, 6201) variază de obicei de la 4–8 săptămâni franco fabrică pentru comenzile de peste 5 MT. Compozițiile de aliaj personalizate, diametrele non-standard sau temperaturile speciale pot necesita 10–16 săptămâni și cantități minime de comandă de 2–5 MT per dimensiune.
