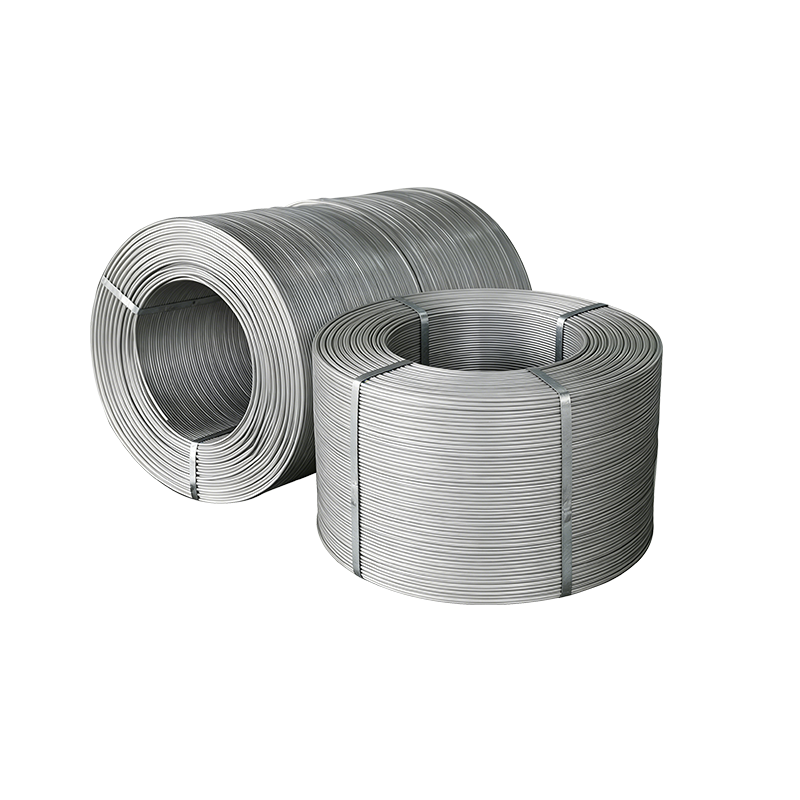

Cazul pentru Sârmă de aluminiu În aplicațiile industriale
Sârma de aluminiu s-a extins cu mult dincolo de originile sale în transmisia de putere aeriană pentru a deveni un material critic în industria electronică, auto, aerospațială, construcții și producție industrială. Combinația de densitate scăzută (2,70 g/cm³ față de 8,96 g/cm³ a cuprului), conductivitate electrică competitivă la secțiuni transversale echivalente și o structură de cost care urmărește aproximativ o treime din cupru pe kilogram, a făcut ca firul de aluminiu să fie alegerea implicită, oriunde greutatea, costul sau ambele sunt constrângeri de proiectare. Pentru o anumită capacitate de purtare a curentului, un conductor de aluminiu necesită aproximativ 1,6 × aria secțiunii transversale a cuprului - dar conductorul rezultat cântărește încă aproximativ jumătate mai mult, un compromis care este favorabil în majoritatea aplicațiilor pe termen lung și sensibile la greutate.
Ceea ce s-a schimbat în ultimele decenii este sofisticarea inginerească aplicată producției de sârmă de aluminiu. Cablajul din aluminiu timpuriu a câștigat o reputație slabă de fiabilitate în instalațiile electrice rezidențiale din cauza hardware-ului de terminare incompatibil și a unei înțelegeri slabe a comportamentului expansiunii termice la conexiuni. Aplicațiile moderne de sârmă de aluminiu abordează aceste probleme prin selecția aliajelor, tratarea suprafeței și ingineria conectorului - schimbând conversația dacă sârma de aluminiu este potrivită pentru care calitate și configurație sunt optime pentru un anumit caz de utilizare. Gama de produse disponibile din sârmă de aluminiu se întinde acum de la clase 5N de puritate ultra-înaltă pentru lipirea semiconductoarelor până la sârmă din aliaj 7xxx de înaltă rezistență pentru ansambluri de cabluri aerospațiale structurale, cu zeci de puncte de specificație între ele.
Clasificarea firelor după seria de aliaje și ceea ce oferă fiecare grad
Sistemul de desemnare a aliajelor de la Asociația Aluminiului organizează aliajele de aluminiu forjat în serii definite de elementul de aliere primară, iar fiecare serie produce o combinație distinctă de proprietăți mecanice și electrice relevante pentru aplicațiile de sârmă.
| Seria de aliaje | Element primar de aliere | Rezistența tipică la tracțiune | Conductivitate (% IACS) | Aplicații Key Wire |
|---|---|---|---|---|
| 1xxx | Niciuna (≥99% Al) | 60–185 MPa | 61–64% | Conductoare electrice, transformatoare, fire de legătură |
| 4xxx | Siliciu (Si) | 140–190 MPa | 30–40% | Umplutură de sudură (ER4043, ER4047), lipire |
| 5xxx | magneziu (Mg) | 190–310 MPa | 27–35% | Umplutură de sudură (ER5356), marina, structurală |
| 6xxx | Siliciu de magneziu | 200–310 MPa | 52–58% | Conductoare aeriene (6201), cablaje auto |
| 7xxx | Zinc (Zn) | 400–570 MPa | 35–45% | Cablu structural aerospațial, aplicații cu sarcină mare |
Relația inversă dintre rezistență și conductivitate este compromisul central în specificațiile firului de aluminiu. Seria 1xxx maximizează conductivitatea în detrimentul rezistenței mecanice; seria 7xxx inversează această prioritate. Seria 6xxx ocupă cel mai important punct de mijloc din punct de vedere comercial — rezistență suficientă pentru aplicațiile conductoare structurale, combinată cu o conductivitate suficient de mare pentru utilizarea transmisiei de putere, motiv pentru care aliajul 6201-T81 a devenit standardul pentru liniile aeriene ale conductoarelor din aliaj de aluminiu (AAAC) la nivel global.
Sârmă de sudare din aluminiu: selecția umpluturii, potrivirea procesului și moduri comune de defecțiune
Sârma de sudură din aluminiu funcționează atât ca umplutură structurală, cât și ca modificator metalurgic al bazinului de sudură - compoziția sa determină nu doar rezistența metalului depus, ci și susceptibilitatea la fisuri în timpul solidificării, rezistența la coroziune în funcționare și compatibilitatea cu tratamentele post-sudare, cum ar fi anodizarea sau tratamentul termic. Cele două familii de umpluturi dominante acoperă majoritatea cerințelor industriale: Umpluturi 4xxx (Al-Si). oferă o fluiditate excelentă, un risc scăzut de fisurare prin contractare prin solidificare și un comportament stabil al arcului, făcând din ER4043 alegerea implicită de uz general pentru metalele de bază 6xxx. 5xxx (Al-Mg) umpluturi — în principal ER5356 și ER5183 — oferă o rezistență mai mare a îmbinării sudate (până la 290 MPa) și o performanță superioară în medii cu apă sărată, cu prețul unei sensibilități ușor mai mari la porozitate și al unei tendințe de fisurare prin coroziune sub tensiune, dacă este utilizat cu anumite aliaje de bază cu un conținut ridicat de Mg în stare sensibilizată.
Porozitatea este cea mai răspândită problemă de calitate în sudarea aluminiului, iar starea firului de umplere este una dintre sursele sale principale. Stratul de oxid natural al aluminiului este hidroscopic - absoarbe umiditatea atmosferică și acea umiditate eliberează hidrogen în bazinul de sudură în timpul solidificării. Sârma depozitată în ambalaje deschise în medii umede de magazin acumulează umiditate pe suprafața sa în câteva ore. Uscarea pre-utilizare în cuptor la 70–80°C timp de una până la două ore este o practică corectivă standard, deși soluția mai fiabilă este ambalajul sigilat ermetic menținut până la punctul de utilizare. Curățarea suprafeței sârmei - în special absența lubrifiantului rezidual de trefilare și grosimea minimă a stratului de oxid - este o variabilă de fabricație care determină sarcina de hidrogen pe care trebuie să o gestioneze sudorul înainte de începerea arcului.
Compatibilitatea sistemelor de alimentare este o provocare practică recurentă. Sârma de sudură din aluminiu este considerabil mai moale decât sârma de oțel la diametre echivalente, iar sistemele MIG standard configurate cu oțel - role de antrenare cu caneluri în V, căptușeli optimizate pentru oțel - deformează sârma, provocând cuibărirea păsărilor și alimentare neregulată care produce profile inconsistente ale talonului. Caneluri în U sau role de antrenare moletate, conducte scurte căptușite cu teflon și configurații de pistolet push-pull sunt răspunsurile hardware stabilite. Pentru celulele de sudare robotizate și automate în care consistența alimentării guvernează în mod direct repetabilitatea talonului, toleranța diametrului firului (specificată de obicei la ±0,01 mm sau mai strâns) devine o variabilă critică de achiziție alături de compoziția chimică.
Temperatură, starea suprafeței și variabilele de producție care determină utilizarea firului
Denumirea temperaturii - seria H pentru sârmă întărită prin deformare, O pentru recoacere complet, seria T pentru aliaje tratate termic - comunică domeniul de proprietăți mecanice, dar nu calea procesului care a produs-o. Două bobine cu denumiri de temperatură identice pot diferi semnificativ în distribuția tensiunii reziduale, uniformitatea mărimii granulelor și grosimea oxidului de suprafață, în funcție de dacă ciclurile intermediare de recoacere au fost aplicate corect, dacă atmosfera cuptorului a fost controlată și dacă viteza de tragere și lubrifierea au fost optimizate pentru aliaj. Aceste diferențe se manifestă ca variații de proprietate de-a lungul lungimii bobinei - o problemă care devine vizibilă doar în timpul procesării în aval, atunci când o secțiune de sârmă se comportă inconsecvent cu alta.
Starea suprafeței afectează mai multe rezultate în aval simultan. Pentru aplicațiile de sârmă de lipire, grosimea stratului de oxid și uniformitatea determină cinetica formării legăturilor și fiabilitatea îmbinării sub ciclul termic. Pentru sudarea sârmei de umplutură, reziduurile de lubrifiant de suprafață contribuie direct la porozitatea sudurii. Pentru sârmele utilizate în ansambluri vizibile sau componente anodizate, zgârieturile de suprafață și urmele de matriță din procesul de desenare afectează aspectul final. Inspecție în linie a suprafeței utilizând curenți turbionari sau sisteme optice în timpul procesului de tragere, prinde aceste defecte înainte de a ajunge la bobina finită - o capacitate care distinge producătorii cu monitorizarea automată a calității de cei care se bazează numai pe eșantionarea finală. Specificarea firului în funcție de clasa de calitate a suprafeței, nu doar de toleranțe dimensionale și chimice, este o practică care reduce sarcina inspecției și variația procesului din aval pentru cumpărătorii cu volum mare.
Factori emergenti ai cererii: platforme de vehicule electrice, energie regenerabilă și presiune redusă
Trei tendințe tehnologice convergente modifică cererea de sârmă de aluminiu în moduri care vor determina evoluția specificațiilor în restul deceniului. Dezvoltarea platformei pentru vehicule electrice este cea mai imediată. Pe măsură ce OEM-urile înlocuiesc segmentele cablajului de cupru cu echivalente din aluminiu pentru a reduce greutatea vehiculului - o reducere de 40-50% a masei pentru capacitatea de curent echivalent pe conductorii de magistrală de înaltă tensiune - lanțul de aprovizionare auto absoarbe specificațiile firelor pe care nu le-a calificat anterior: durată de viață înaltă flexibilitate, rezistență la oboseală la vibrații peste 15 ani, performanțe ale articulațiilor de la −150°C, ciclism termic. Aceste cerințe conduc la dezvoltarea compozițiilor de aluminiu microaliat (Al-Fe-Cu, Al-Zr) care îmbunătățesc performanța la oboseală fără penalizarea conductibilității din aliajele convenționale 6xxx.
Infrastructura de energie regenerabilă – atât cablajul fermei solare, cât și înfășurările generatoarelor de turbine eoliene – reprezintă o creștere susținută a volumului pentru firele electrice 1xxx și 6xxx. Producătorii de transformatoare care furnizează instalații solare și eoliene la scară de rețea specifică proiecte de înfășurare cu eficiență mai mare care necesită toleranțe de rezistență mai strânse și o geometrie a secțiunii transversale mai consistentă decât transformatoarele utilitare din generațiile anterioare. Actualizările liniilor aeriene de transmisie folosind conductori de înaltă temperatură low-sag (HTLS) – care încorporează sârmă din aliaj de aluminiu cu rezistență îmbunătățită la fluaj la temperaturi de operare ridicate – se accelerează pe măsură ce operatorii de rețea caută creșteri de capacitate fără construcția unui nou turn. Fiecare dintre aceste aplicații trage industria sârmei de aluminiu către specificații mai stricte, o documentare mai bună și un control mai riguros al procesului - ridicând ștacheta tehnică pentru furnizori și nivelul de calitate la care ar trebui să se aștepte cumpărătorii.
